De batería de carrito de golf a sistema de respaldo de 120 V
Esta miniserie comenzó con una pregunta práctica: ¿puede una batería LiFePO4 diseñada para un carrito de golf servir como fuente de almacenamiento para un inversor híbrido de tipo residencial? La batería ofrece 51.2 V nominales, 100 Ah, 5.12 kWh de energía, un BMS interno de 200 A, un monitor externo y un gabinete compacto.
Esas especificaciones se parecen mucho a las de numerosas baterías de almacenamiento de 48 V y 51.2 V para montaje en pared. El gabinete y la aplicación prevista son diferentes, pero el voltaje y la capacidad indicaban que valía la pena realizar una prueba controlada de compatibilidad.
En lugar de conectarla inmediatamente, traté el experimento como la construcción de un sistema completo. Preparé los equipos de protección y transferencia, estudié el puerto externo del BMS, configuré manualmente el inversor y probé el resultado con una carga real medida.
Conociendo la batería de 51.2 V y 100 Ah
La energía nominal se calcula multiplicando el voltaje por la capacidad: 51.2 V × 100 Ah producen aproximadamente 5.12 kWh. Esa cifra describe cuánta energía puede almacenarse, pero no representa todos los límites del sistema.
El BMS, las celdas, los terminales, el cableado, las desconexiones y las protecciones determinan cuánta corriente puede entregarse de forma segura en un momento determinado. La pantalla externa muestra información útil de funcionamiento, mientras que una válvula de alivio ofrece al gabinete sellado una forma controlada de igualar la presión en condiciones anormales.
Construyendo las protecciones antes de conectar la energía

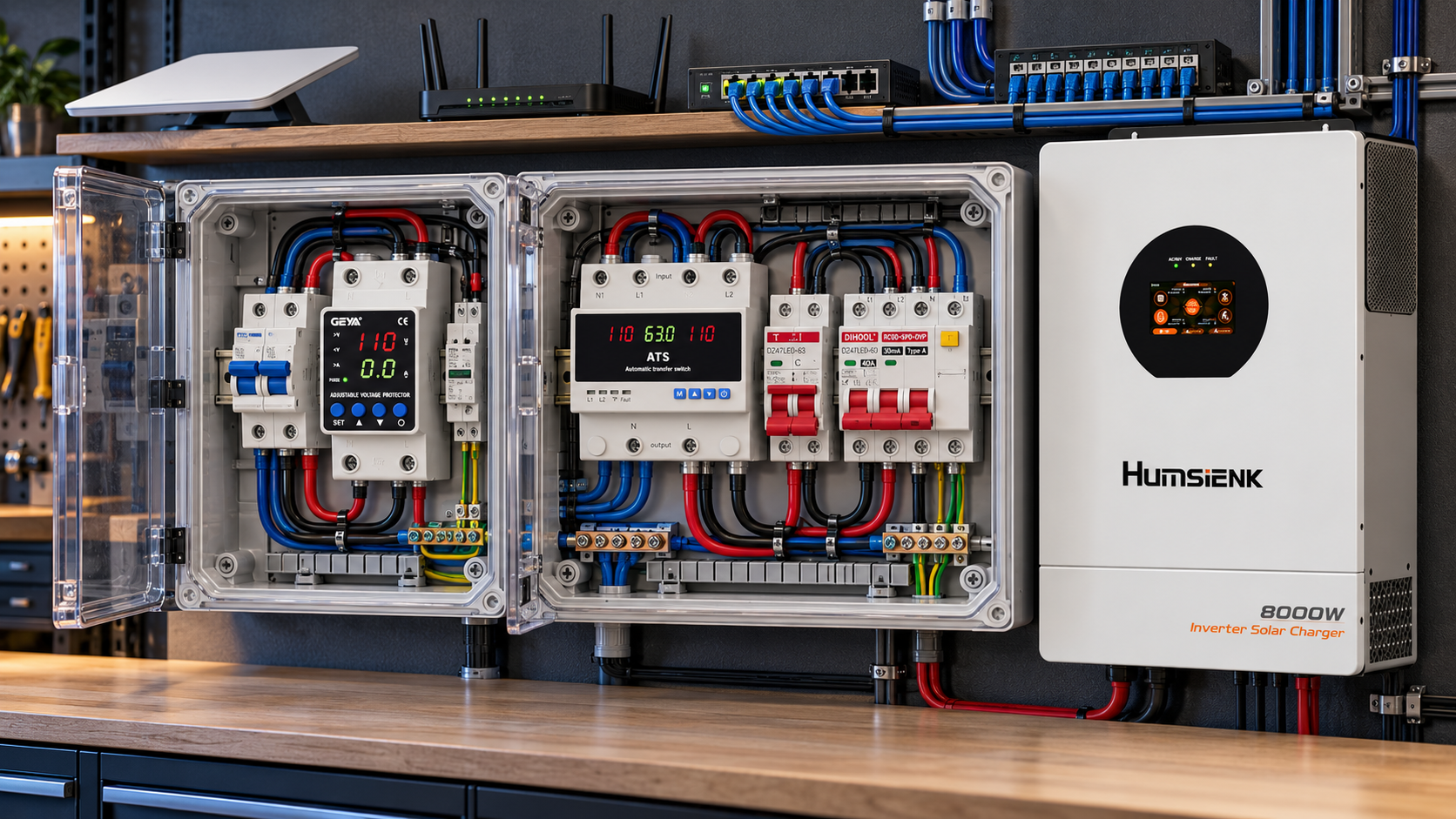

La caja de protección se organizó alrededor de cuatro funciones claras: entrada de red, entrada de respaldo, transferencia y salida hacia las cargas. Separar estas áreas facilita comprender el recorrido de la corriente y le da a cada breaker, medidor y componente de transferencia un propósito evidente.
- La entrada de red protege la fuente principal de la compañía eléctrica.
- La entrada de respaldo protege la fuente alternativa proveniente del inversor o la batería.
- La transferencia selecciona entre las fuentes disponibles mediante un ATS, interlock u otro método apropiado.
- La salida hacia las cargas protege y distribuye la energía a los circuitos seleccionados.
120/240 V no significa automáticamente split phase
Una de las lecciones más importantes fue la diferencia entre los equipos anunciados para 120/240 V y los diseñados específicamente para el sistema norteamericano 120/240 V split phase. Un rango de voltaje por sí solo no demuestra compatibilidad con la arquitectura.
Un dispositivo monofásico típico puede esperar línea, neutral y tierra de protección. Un sistema split phase utiliza L1, L2, neutral y tierra de protección, con L1 y L2 separados 180 grados eléctricos. Los equipos de protección y transferencia deben seleccionarse según los conductores que realmente monitorean, protegen y conmutan.
El mismo principio se aplica al elegir dispositivos de dos y tres polos. El voltaje impreso es solamente el comienzo de la revisión de especificaciones.
Protección de voltaje, transferencia y medición
Un protector GEYA configurable para riel DIN monitoreó el voltaje y permitió establecer límites de sobretensión, baja tensión, retraso de desconexión y tiempo de recuperación. Esto protege los equipos cuando la alimentación sale del rango elegido, no solamente durante una pérdida total de energía.
Después, un interruptor de transferencia automática GEYA administró la red como fuente principal y el respaldo como fuente alternativa. Cuando la red desaparecía o salía de los límites configurados, el ATS abría la fuente, cumplía su tiempo de seguridad y transfería la carga. Cuando la energía regresaba dentro del rango, la secuencia podía invertirse.
Un medidor QWORK mostró voltaje, corriente, potencia, frecuencia y energía acumulada. Su transformador de corriente también demostró por qué L1 y L2 no deben atravesar juntos un mismo sensor en un sistema split phase. Sus contribuciones magnéticas opuestas pueden cancelarse y producir una lectura engañosa o casi nula.
Los bloques de distribución facilitan el mantenimiento
Los bloques de distribución para riel DIN reemplazaron los empalmes improvisados de varios conductores. Un alimentador correctamente dimensionado puede entrar al bloque y dividirse en conductores asegurados individualmente, creando una distribución más limpia y fácil de mantener.
Esto importa todavía más en equipos expuestos a vibraciones. Las terminaciones mecánicas correctamente especificadas y torquadas reducen la posibilidad de que una conexión floja desarrolle resistencia y calor, y facilitan futuras inspecciones y diagnósticos.
Investigando la comunicación del BMS
La batería incluye un conector externo utilizado por su monitor, así que investigué si podía comunicarse directamente con el puerto BMS del inversor. Las mediciones mostraron un pin cercano a +13 V, tierra y dos líneas de señal alrededor de 3 V.
Las mediciones con osciloscopio y las pruebas de conexión no produjeron comunicación CAN o RS485 utilizable con el Humsienk. La evidencia disponible indicó que la conexión de la pantalla se comporta más como una interfaz serial tipo UART y, al mismo tiempo, suministra energía al monitor.
La presencia de un BMS interno no garantiza que un conector externo exponga CAN o RS485, ni que su protocolo sea compatible con un inversor específico. La compatibilidad eléctrica y la compatibilidad de comunicación son cuestiones diferentes.
Operando de forma segura sin comunicación closed-loop con el BMS
La comunicación directa con el BMS es valiosa porque la batería y el inversor pueden intercambiar límites automáticamente, pero no es el único modo de funcionamiento posible. El Humsienk también admite parámetros de batería configurados manualmente.
Configuré la química, el voltaje nominal, los límites de carga, los límites de descarga, la estrategia de flotación y los límites apropiados de corriente a partir de las especificaciones documentadas de la batería. El BMS interno continuó protegiendo las celdas, pero los ajustes manuales se mantuvieron como los límites principales de operación en lugar de depender del BMS para interrumpir un uso incorrecto habitual.
Conectando la batería al Humsienk de 8 kW
Con los límites de operación definidos, la batería de 51.2 V y 100 Ah se conectó al inversor Humsienk de 8 kW. La demostración utilizó conductores temporales 10 AWG y se limitó intencionalmente a aproximadamente 15 A en el circuito de prueba correspondiente.
La prueba de respaldo de 1,700 W
La primera carga fue una lámpara. La segunda fue un secador de cabello consumiendo aproximadamente 1,700 W. Con ambas funcionando, desconecté la entrada de la red y permití que el sistema interno de transferencia del Humsienk moviera la carga hacia la batería.
La lámpara no mostró un parpadeo perceptible, el secador continuó funcionando y el consumo se mantuvo estable durante la prueba controlada. El resultado demostró que esta batería de carrito de golf de 5.12 kWh podía alimentar el Humsienk como fuente de respaldo sin comunicación directa con el BMS cuando el inversor se configuraba manualmente y se mantenía dentro de los límites establecidos.
La misma energía no significa baterías idénticas
A nivel de energía nominal, 51.2 V × 100 Ah equivalen a los mismos 5.12 kWh presentes en muchos productos de almacenamiento residencial. Eso no hace que todas las baterías con esa capacidad sean intercambiables.
Este experimento demuestra que esta unidad específica puede funcionar eléctricamente con este inversor bajo una configuración controlada. No establece que cualquier batería de carrito de golf pueda conectarse a cualquier inversor híbrido.
- Química y configuración de las celdas
- Corriente continua y pico permitida por el BMS
- Límites de carga y descarga
- Rango de temperatura y comportamiento térmico
- Diseño de terminales y construcción mecánica
- Protocolo de comunicación y certificaciones
- La aplicación prevista por el fabricante
Lo que me enseñó este experimento
Un proyecto que comenzó con una batería compacta se convirtió en un estudio de protecciones, distribución, medición, transferencia, comportamiento del BMS, comunicación, configuración del inversor y cargas reales.
La lección central es sencilla: la compatibilidad eléctrica y la compatibilidad de comunicación son diferentes. La batería y el inversor compartían un rango eléctrico funcional aunque sus interfaces externas de comunicación no hablaran el mismo idioma.
Midiendo primero, respetando los límites del equipo y configurando el inversor de forma deliberada, la cadena funcionó: batería de carrito de golf, inversor Humsienk de 8 kW y cargas AC estables. La próxima pregunta es hasta dónde pueden llegar los experimentos con la plataforma Humsienk de 12 kW.
